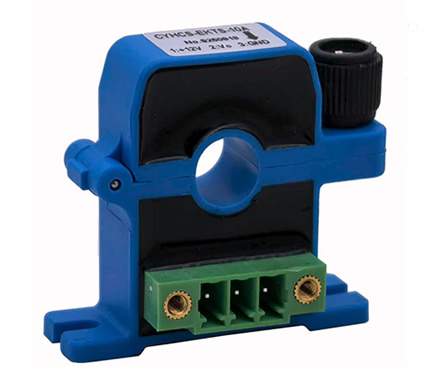

CS050EKEBT12H系列

电参数

型号

CS010EKEBT12H

CS015EKEBT12H

CS020EKEBT12H

CS025EKEBT12H

CS050EKEBT12H

I_PN

原边额定输入电流

10

15

20

25

50

A

I_P

原边电流测量范围

0～±20

0～±30

0～±40

0～±50

0～±80

A

V_OUT

副边额定输出电压

  1±0.5%

V

V_C

电源电压

   +12(±5%)

V

I_C

电流消耗

<10

mA

V_d

绝缘电压

在原边与副边电路之间2.5kV有效值/50Hz/1分钟

ε_L

线性度

<0.5

%FS

V₀

零点失调电压

T_A=25℃                       2.5±0.01

V

V_OM

磁失调电压

I_PN→0                           <±10

mV

V_OT

失调电压温漂

I_P=0   T_A=-25～+85℃            <±0.25

mV/℃

Tr

响应时间

<5

us

f

频带宽度(-3dB)

DC～20

kHz

T_A

工作环境温度

-25～+85

℃

T_S

贮存环境温度

-40～+100

℃

R_L

负载电阻

≥4.7

KΩ

m

质量

25

g

标准

Q/320115QHKJ01-2016

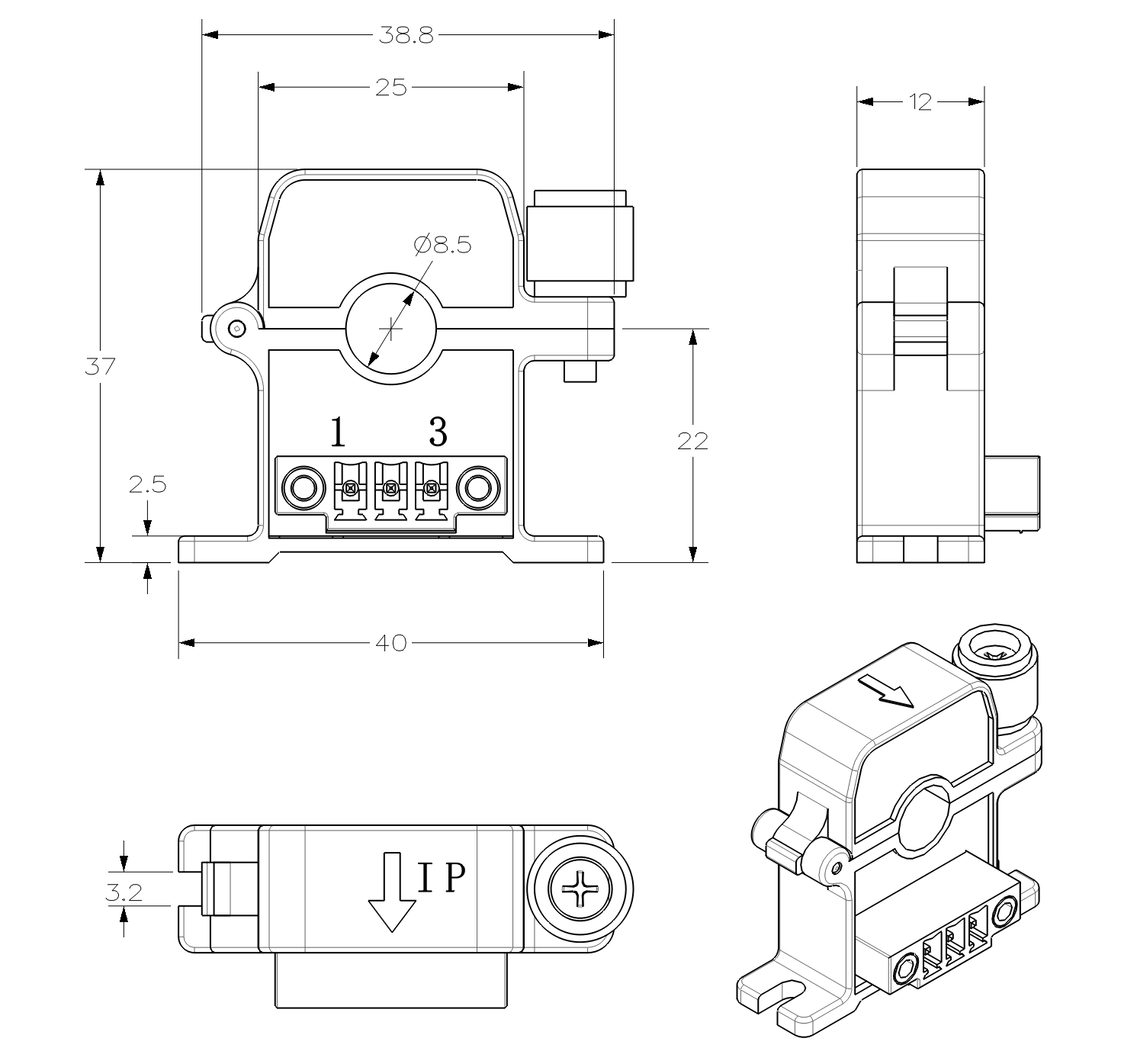

外形尺寸（mm）

引脚说明： 1,+12V  2,0V(电源地)  3,Vout

使用说明

1、错误的接线可能导致传感器损坏。传感器通电后，当被测电流从传感器箭头方向穿过，即可在输出端测得同相电压值。
2、可按用户需求定制不同额定输入电流和输出电压的传感器。
