霍尔传感器工作原理简介

开环霍尔电流传感器

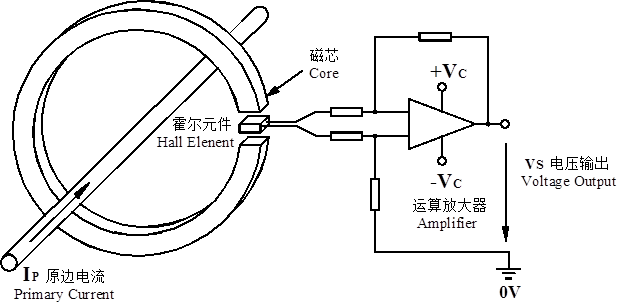

◆工作原理:原边电流IP流过导体产生的磁场聚集在磁环内,这一磁场的大小与流过导体的电流成正比,通过磁环气隙中霍尔元件进行测量并放大输出,其输出电压VS精确的反映原边电流IP

◆特点:a,原边与副边之间高度绝缘  b,体积小,重量轻  c,无插入损耗 d,检测范围广 e,电耗低



闭环霍尔电流传感器

◆工作原理:原边电流IP流过导体,产生的磁场,聚集在磁环内,通过磁环气隙中霍尔元件输出信号控制的补偿电流IS流过副边线圈产生的磁场进行补偿,其补偿电流IS精确的反映原边电流IP

◆特点:a,频带范围宽  b,精度高 c,响应时间快

d,温漂小 e,线性度好  f,电流输出,抗干扰能力强





闭环霍尔电压传感器

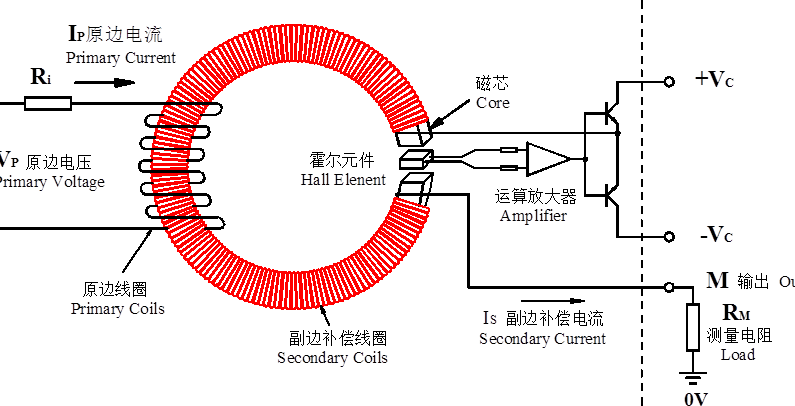

◆工作原理:原边电压VP经过Ri产生电流,流过原边线圈产生磁场,聚集在磁环内,通过磁环气隙中霍尔元件输出信号控制的补偿电流IS流过副边线圈产生的磁场进行补偿,其补偿电流IS精确的反映原边电压VP

◆特点:a,精度高  b,线性度好  c,抗干扰能力强  d,温漂小  e,共模抑制比强
