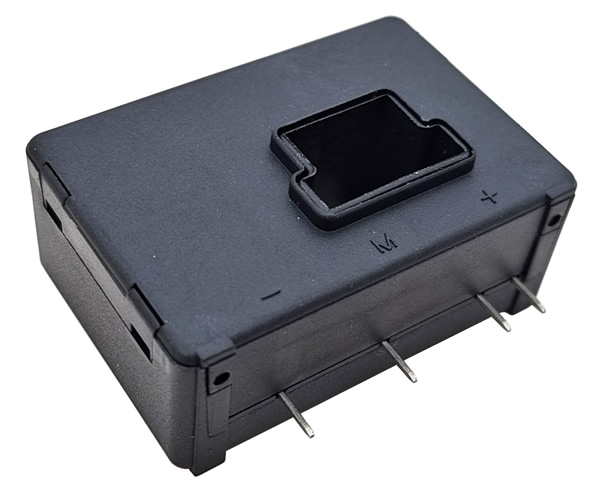

电参数

型号

CSM200LAP

I_PN

原边额定输入电流

200

A

I_P

原边电流测量范围

0～±300

A

I_OUT

副边额定输出电流

100

mA

K_N

匝数比

1:2000

R_M

测量电阻 (V_C=±12V/I_PN)

0-28

Ω

         (V_C=±12V/I_P)

0-5

Ω

         (V_C=±15V/I_PN)

0-58

Ω

         (V_C=±15V/I_P)

0-9

Ω

V_C

电源电压

±12～±15(±5%)

V

I_C

电流消耗

V_C=±18V                     10+I_OUT

mA

V_d

绝缘电压

在原边与副边电路之间3kV有效值/50Hz/1分钟

ε_L

线性度

<0.1

%FS

X

精度

±0.5

%

I₀

零点失调电流

T_A=25℃                    <±0.15

mA

I_OT

失调电流温漂

I_P=0  T_A=-25～+85℃        ≤±0.005

mA/℃

Tr

响应时间

<1

μs

f

频带宽度(-3dB)

DC～200

kHz

T_A

工作环境温度

-40～+85

℃

T_S

贮存环境温度

-40～+100

℃

R_S

副边线圈内阻(T_A=85℃)

81

Ω

m

质量(约）

40

g

标准

Q/320115QHKJ01-2016

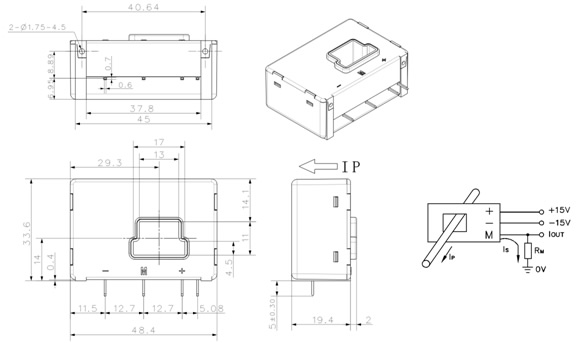

外形尺寸（mm）                                                 外部接线图

使用说明

1、错误的接线可能导致传感器损坏。传感器通电后，当被测电流从传感器箭头方向穿过，即可在输出端测得同相电流值。

2、当输入电流排完全充满原边穿孔时动态特性最佳(di/dt和响应时间)。

3、测量小于25A的电流时，可以用多匝线圈，以便得到最好的精度。

4、原边电流测量范围最大时为短时间过载，不能长时间工作在最大电流。
