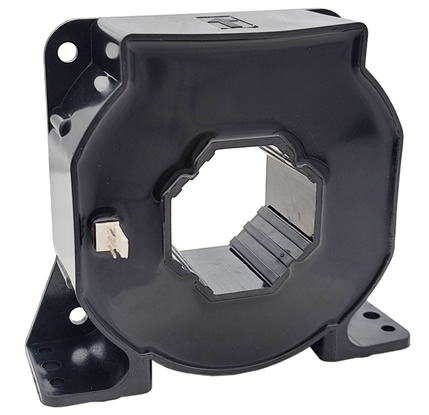

CSM1000LFA型

电参数

型号

CSM1000LFA

I_PN

原边额定输入电流(rms)

1000

A

I_P

原边电流测量范围(DC)

0~±2800(V_C=±24V R_M=2Ω)

A

I_OUT

副边额定输出电流

200

mA

K_N

匝数比

1:5000

R_M

测量电阻(T_A=25℃)

V_C=±15V  I_P=±1000              0-35

Ω

V_C=±15V  I_P=±1600              0-4.5

Ω

V_C=±24V  I_P=±1000              0-80

Ω

V_C=±24V  I_P=±2800              0-2.0

Ω

V_C

电源电压

  ±15～±24(±5%)

V

I_C

电流消耗

V_C=±24V                       20+I_P/K_N

mA

V_d

绝缘电压

在原边与副边电路之间6kV有效值/50Hz/1分钟

X

精度

T_A=25℃                         ±0.3

%

ε_L

线性度

<0.1

%FS

I₀

零点失调电流

T_A=25℃                        <±0.2

mA

I_OT

失调电流温漂

I_P=0  T_A=-40～+85℃             <±0.5

mA/℃

Tr

响应时间

90%I_PN                                                        <1

μs

di/dt

跟随精度

>100

A/μs

f

频带宽度

-3dB                          DC～150

kHz

T_A

工作环境温度

-40～+85

℃

T_S

贮存环境温度

-40～+100

℃

R_S

副边线圈内阻

T_A=25℃                          36

Ω

m

质量（约）

505

g

标准

Q/320115QHKJ01-2016

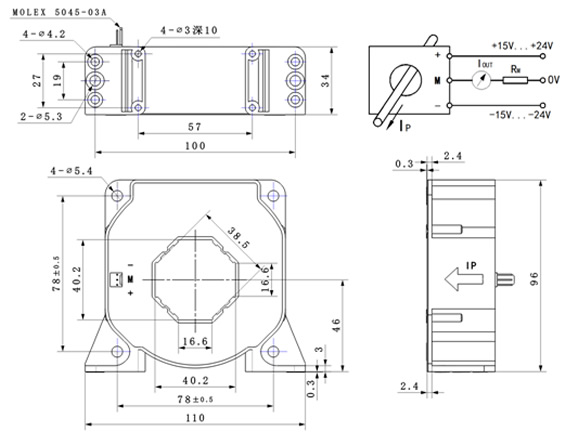

外形尺寸（mm）                                             外部接线图

使用说明

1、错误的接线可能导致传感器损坏。传感器通电后，当被测电流从传感器箭头方向穿过，即可在输出端测得同相电流值。

2、母排完全充满原边穿孔时动态特性最佳(di/dt和响应时间)。
