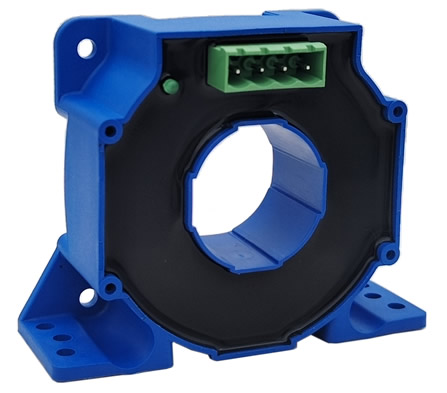

磁通门高精度传感器

DCSM500LFBH

DCSM500LFBH应用磁通门原理的电流传感器,能在电隔离条件下测量直流、交流、脉冲以及各种不规则波形的电流。具有超高的精度及线性度,超高的灵敏度及分辨率,极低的失调电流及温度漂移。广泛应用于仪器仪表,医疗设备,计量及校准,实验室,高精度电源,新能源汽车等。 型号:高精度电流传感器 访问:14413次 产品手册下载
  • 产品详情

电参数

型号

DCSM500LFBH

IPN

原边额定输入电流

±500

A

IP

原边电流测量范围

0±900

A

IOUT

副边额定输出电流

±250

mA

KN

匝数比

1:2000

RM

测量电阻

with±15V    @±500Amax          0(min)   34(max)

Ω

with±15V    @±900Amax          0(min)   10(max)

Ω

VC

电源电压

±15(±5%)

V

IC

电流消耗

15+IP/KN

mA

VD

绝缘电压

在原边与副边电路之间5kV有效值/50Hz/1分钟

kV

X

线性度

<0.005

%

εL

精度

<0.02

%FS

IO

零点失调电流

@TA=25                      3

uA

TC

失调电流温

@IPN=0  TA=-40+85          5

uA

di/dt

跟随精度

100

A/µs

TR

响应时间

@100A/μS,  10%-90%         1

μs

f

频带宽度(-3dB)

@-3dB                     DC100

kHz

TA

工作环境温度

-40+85

TS

贮存环境温度

-40+125

RS

副边线圈内

@TA=25                      16

Ω

m

质量(约)

253

g

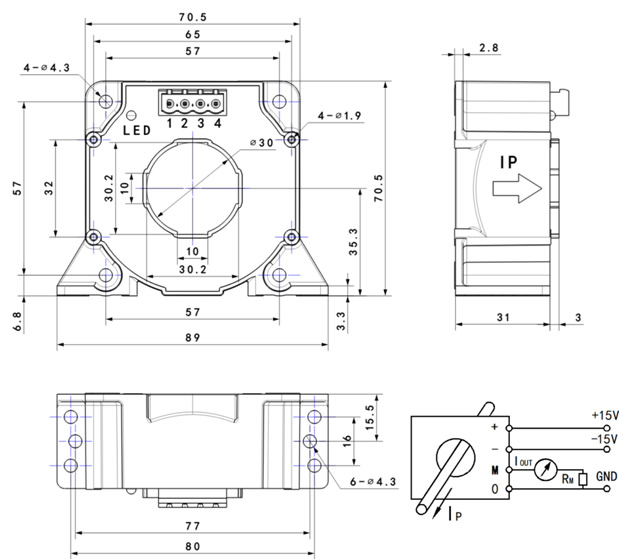

外形尺寸(mm

使用说明

1、错误的接线可能导致传感器损坏。传感器通电后,当被测电流从传感器箭头方向穿过,即可在输出端测得同相电流值。

2在正常工作情况下,有效指示灯处于常亮状态。如果指示灯熄灭,说明电流传感器处于非零磁通状态,如母线电流超过量程等。此时,传感器内部进入扫描状态,输出电流不再与输入电流信号等比例,一旦母线电流回落到量程之内,传感器即恢复正常工作。

3、测量电阻是指测量直流电流时。若测量交流电流时,测量电阻降低到70%R

4、原边测量导线或铜棒温度不要超过100℃。
