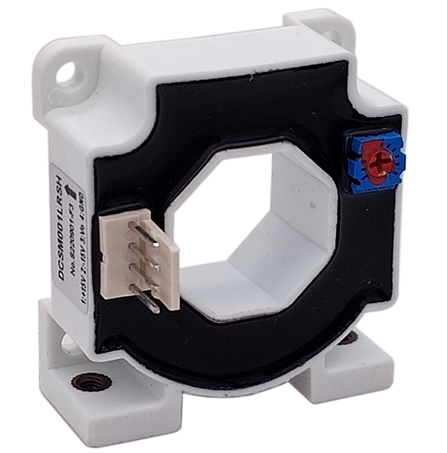

磁通门高精度传感器

DCSM050LRSH/5V

应用磁通门闭环原理的电流传感器,高精度、高稳定度、宽频带、无位置误差,能在电隔离条件下 测量直流、交流、脉冲以及各种不规则波形的电流。 型号:高精度系列小电流传感器 访问:14246次 产品手册下载
  • 产品详情

电参数

型号

DCSM0.5

LRSH/5V

DCSM001

LRSH/5V

DCSM005

LRSH/5V

DCSM010

LRSH/5V

DCSM020

LRSH/5V

DCSM050

LRSH/5V

IPN

原边额定输入电流

0.5

1

5

10

20

50

A

IP

原边电流测量范

0~±1

0~±2

0~±10

0~±20

0~±40

0~±75

A

VOUT

副边额定输出电压

5±0.2%

5±0.2%

5±0.1%

5±0.1%

5±0.1%

5±0.1%

V

KN

匝数比

1:200

1:200

1:500

1:500

1:1000

1:1000

VC

电源电压

±15(±5%)

V

IC

电流消耗

VC=±15V                        15+IP/KN

mA

Vd

绝缘电压

在原边与副边电路之间2.5kV有效值/50Hz/1分钟

εL

线性度

<0.01

%FS

V0

零点失调电压

TA=25                           <±5

mV

VOT

失调电压温

IP=0  TA=-25+85       <±0.01(≤1A±0.03

mV/

Tr

响应时间

<1

μs

f

频带宽度(-3dB)

DC100

KHz

di/dt

跟随精度

>100

A/μs

TA

工作环境温度

-25+85

TS

贮存环境温

-40+100

RL

负载电

                        10K

Ω

m

质量(约)

46

g

标准

Q/320115QHKJ01-2016

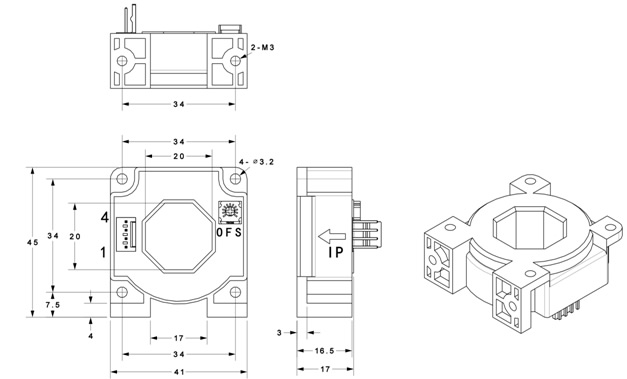

外形尺寸mm


引脚输出: 1,+15V  2,-15V  3,VOUT  4,0V(电源地)   OFS,零点调节

使用说明

1、错误的接线可能导致传感器损坏。传感器通电后,当被测电流从传感器箭头方向穿过,即可在输出端测得同相电压值。

2、当输入电流排完全充满原边穿孔时动态特性最佳(di/dt和响应时间)

3原边母排或电缆温度不要超过100℃。

4传感器安装使用环境应无导电尘埃及腐蚀性气体。

5、传感器为精密器件,使用时需轻拿轻放,避免剧烈震动或高温
