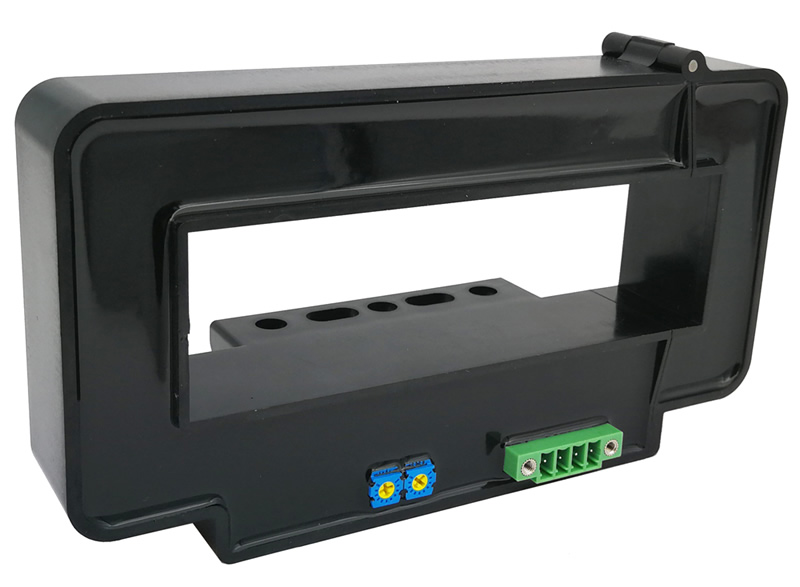

CS6000KAC系列霍尔可拆卸电流传感器

型号:CS6000KAC系列 访问:2445次 产品手册下载
  • 产品详情
应用霍尔效应开环原理的电流传感器,能在电隔离条件下测量直流、交流、脉冲以及各种不规则波形的电流。

电参数

型号

CS500KAC

CS1000KAC

CS2000KAC

CS3000KAC

CS6000KAC

IPN

原边额定输入电流

500

1000

2000

3000

6000

A

IP

原边电流测量范围

0~±1000

0~±2000

0~±4000

0~±6000

0~±7000

A

VOUT

副边额定输出电压

  5±1%

V

VC

电源电压

   ±12~±15(±5%)

V

IC

电流消耗

<30

mA

Vd

绝缘电压

在原边与副边电路之间5kV有效值/50Hz/1分钟

εL

线性度

<1

%FS

V0

零点失调电压

TA=25                         <±25

mV

VOM

磁失调电压

IPN0                           <±20

mV

VOT

失调电压温漂

IP=0  TA=-25+85              <±1

mV/

Tr

响应时间

7

μs

f

频带宽度(-3dB)

DC20

kHz

TA

工作环境温度

-25+85

TS

贮存环境温度

-40+100

RL

负载电阻

10K

Ω

m

质量(约)

610

g

标准

Q/320115QHKJ01-2016

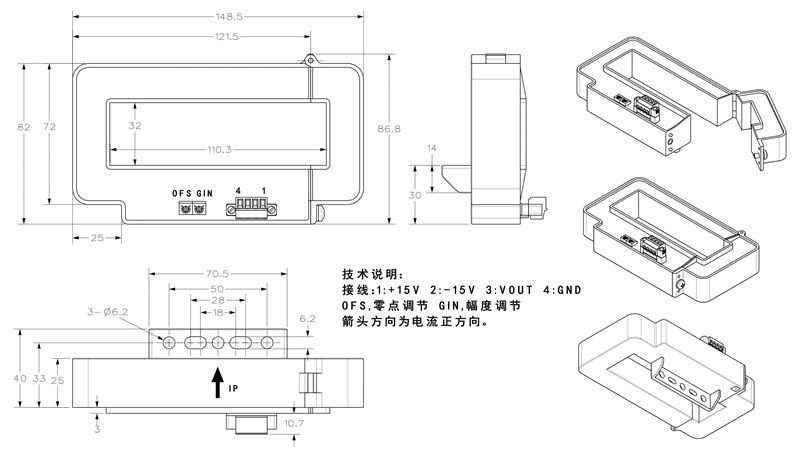

外形尺寸mm



   引线输出:,+15V   ,-15V   ,Vout   ,0V(电源地)

使用说明

1、错误的接线可能导致传感器损坏。传感器通电后,当被测电流从传感器箭头方向穿过,即可在输出端测得同相电压值。

2、传感器的输出幅度可根据用户需求进行适当的调节。

3、可按用户需求定制不同额定输入电流和输出电压的传感器。
