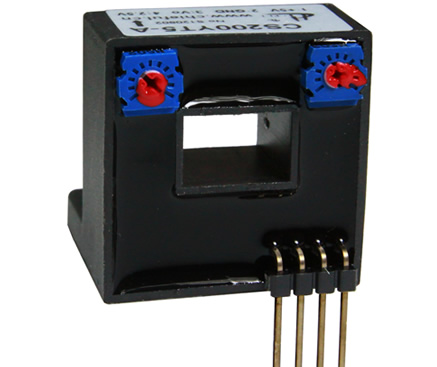

CS200YT5系列

电参数

型号

CS050YT5

CS100YT5

CS150YT5

CS200YT5

I_PN

原边额定输入电流

50

100

150

200

A

I_P

原边电流测量范围

0～±100

0～±200

0～±300

0～±400

A

V_OUT

副边额定输出电压

  1±1%

V

V_C

电源电压

   +5(±5%)

V

I_C

电流消耗

<20

mA

V_d

绝缘电压

在原边与副边电路之间2.5kV有效值/50Hz/1分钟

ε_L

线性度

 <1

%FS

V₀

零点失调电压

T_A=25℃                         2.5±1%

V

V_OM

磁失调电压

I_PN→0                           <±20

mV

V_OT

失调电压温漂

I_P=0  T_A=-25～+85℃              <±0.5

mV/℃

Tr

响应时间

≤3

μs

f

频带宽度(-3dB)

DC～20

kHz

T_A

工作环境温度

-25～+85

℃

T_S

贮存环境温度

-40～+100

℃

R_L

负载电阻

≥10K

Ω

m

质量(约）

26

g

标准

Q/320115QHKJ01-2013

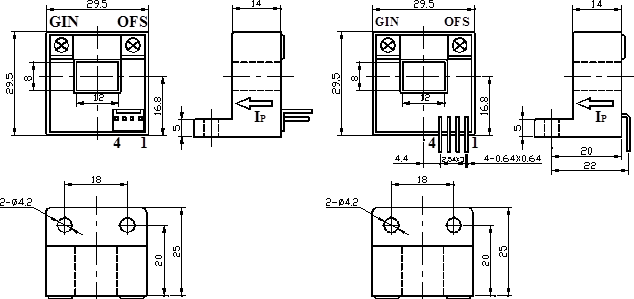

外形尺寸（mm）                                        应用电路

引脚说明： 1,+5V  2,0V(电源地)  3,V_OUT   4,NC或2.5V基准电压   OFS,零点调节  GIN,幅度调节

（备注：引脚4一般按照NC处理，如需2.5V基准输出订货时备注说明）

使用说明

1、错误的接线可能导致传感器损坏。传感器通电后，当被测电流从传感器箭头方向穿过，即可在输出端测得同相电压值。

2、传感器的输出幅度可根据用户需求进行适当的调节。

3、可按用户需求定制不同额定输入电流和输出电压的传感器。
