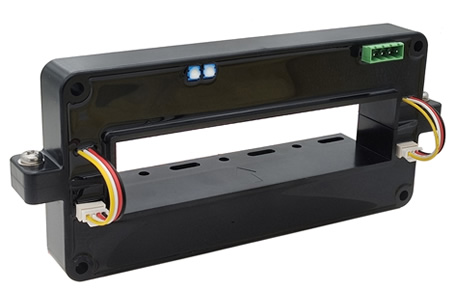

CS10000KE/5V系列

电参数

型号

CS1000KE/5V

CS2000KE/5V

CS5000KE/5V

CS8000KE/5V

CS10000KE/5V

I_PN

原边额定输入电流

1000

2000

5000

8000

10000

A

I_P

原边电流测量范围

0～±2000

0～±3000

0～±7500

0～±12000

0～±15000

A

V_OUT

副边额定输出电压

5±1%

V

V_C

电源电压

±15(±5%)

V

I_C

电流消耗

V_C=±15V                             <45

mA

V_d

绝缘电压

在原边与副边电路之间6kV有效值/50Hz/1分钟

ε_L

线性度

<1

%FS

V₀

零点失调电压

T_A=25℃                              <±25

mV

V_OM

磁失调电压

I_PN→0                               <±30

mV

V_OT

失调电压温漂

I_P=0  T_A=-25～+85℃                   <±1

mV/℃

Tr

响应时间

<10

μs

f

频带宽度(-3dB)

DC～20

kHz

T_A

工作环境温度

-25～+85

℃

T_S

贮存环境温度

-40～+100

℃

R_L

负载电阻

≥10K

Ω

m

质量(约）

1390

g

标准

Q/320115QHKJ01-2016

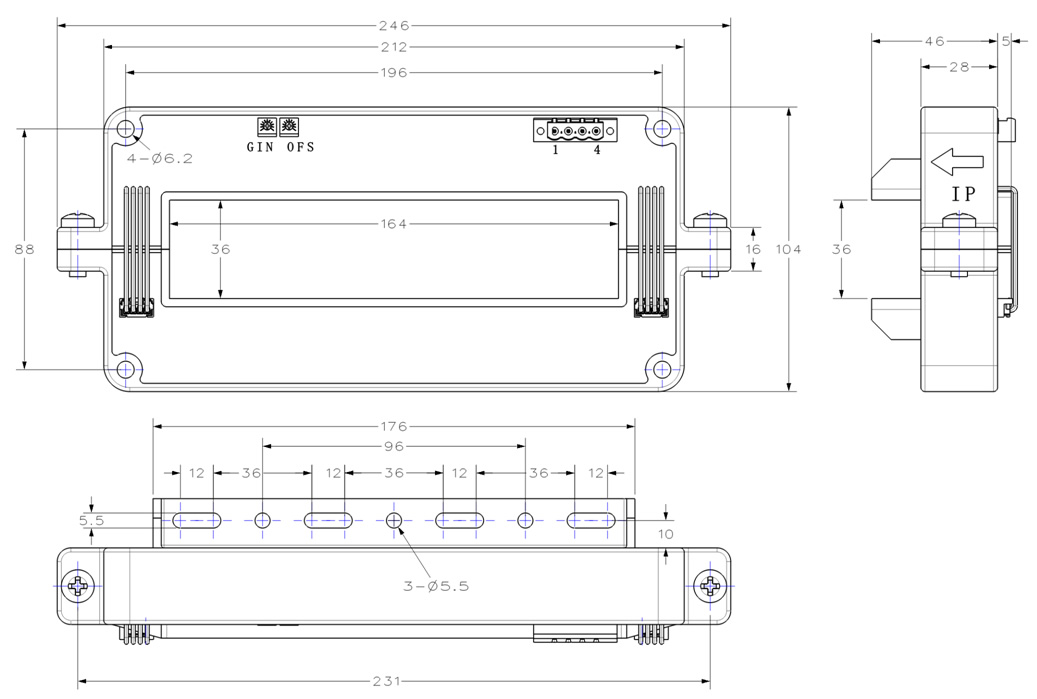

外形尺寸 （mm）

             端子输出：  1,+15V    2,-15V    3,V_OUT    4,0V(电源地)   OFS,零点调节  GIN,幅度调节

 引线输出： 红,+15V   蓝,-15V   黄,V_OUT   黑,0V(电源地)

使用说明

1、错误的接线可能导致传感器损坏。传感器通电后，当被测电流从传感器箭头方向穿过，即可在输出端测得同相电压值。

2、当测量电流＞5000A时P1端子与P2端子连接。

3、传感器原边输入电缆或过流排置于传感器窗口正中并占据50%以上可得到最佳的测量精度。

4、可按用户需求定制不同额定输入电流和输出电压的传感器。
