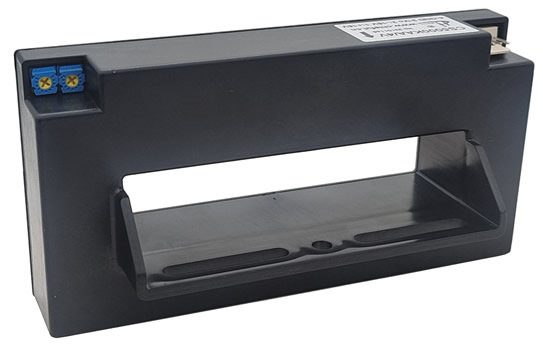

CS6000FD系列

电参数

型号

CS500FD

CS1000FD

CS2000FD

CS3000FD

CS4000FD

CS6000FD

I_PN

原边额定输入电流

500

1000

2000

3000

4000

6000

A

I_P

原边电流测量范围

0～±1000

0～±2000

0～±4000

0～±6000

0～±6000

0～±7000

A

V_OUT

副边额定输出电压

  4±1%

V

V_C

电源电压

   ±12～±15(±5%)

V

I_C

电流消耗

<30

mA

V_d

绝缘电压

在原边与副边电路之间5kV有效值/50Hz/1分钟

ε_L

线性度

<1

%FS

V₀

零点失调电压

T_A=25℃                            <±25

mV

V_OM

磁失调电压

I_PN→0                              <±25

mV

V_OT

失调电压温漂

I_P=0  T_A=-25～+85℃                 <±1

mV/℃

Tr

响应时间

≤7

μs

f

频带宽度(-3dB)

DC～30

kHz

T_A

工作环境温度

-25～+85

℃

T_S

贮存环境温度

-40～+100

℃

R_L

负载电阻

≥10K

Ω

m

质量(约）

540

g

标准

Q/320115QHKJ01-2016

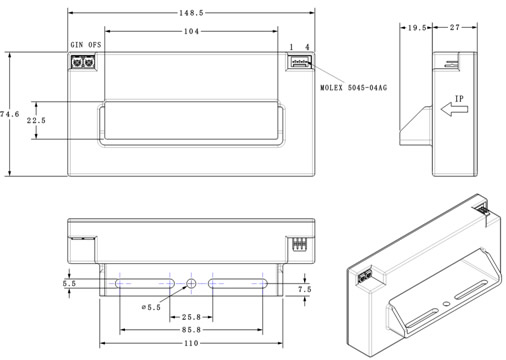

外形尺寸（mm）

  引脚输出： 1,+15V  2,-15V  3,V_OUT  4,0V(电源地)   OFS,零点调节  GIN,幅度调节

  引线输出： 红,+15V   蓝,-15V   黄,Vout   黑,0V(电源地)

使用说明

1、错误的接线可能导致传感器损坏。传感器通电后，当被测电流从传感器箭头方向穿过，即可在输出端测得同相电压值。

2、传感器的输出幅度可根据用户需求进行适当的调节。

3、可按用户需求定制不同额定输入电流和输出电压的传感器。
