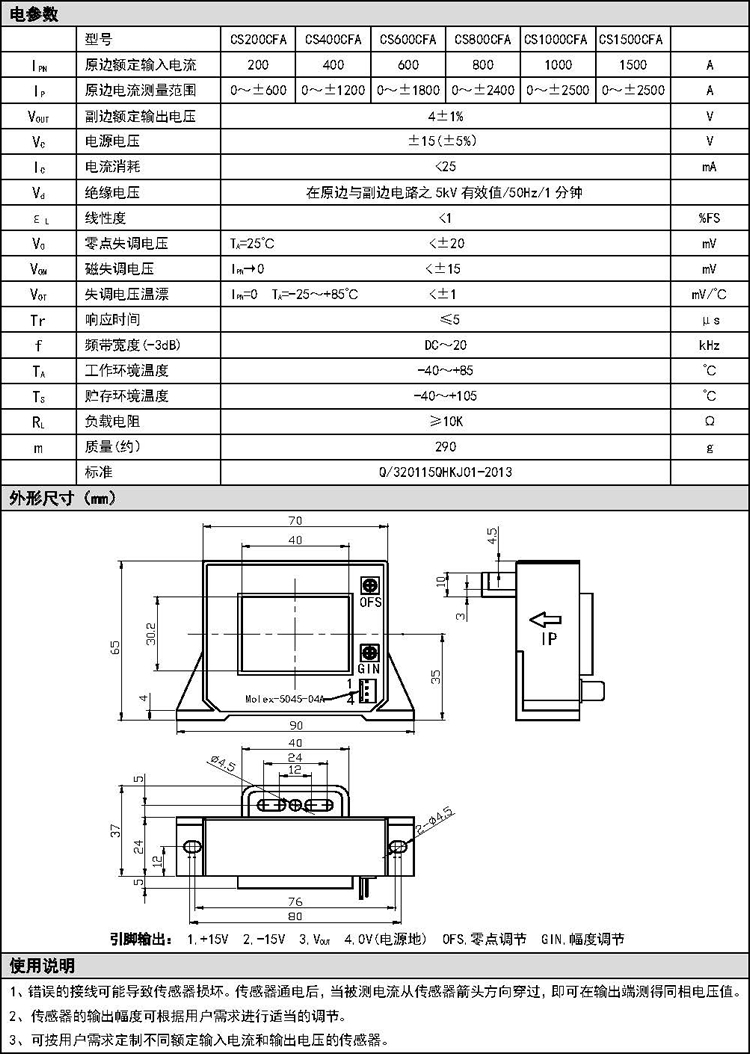

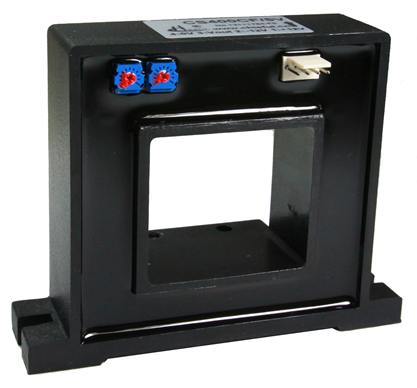

电参数

型号

CS200CFA

CS400CFA

CS600CFA

CS800CFA

CS1000CFA

CS1500CFA

I_PN

原边额定输入电流

200

400

600

800

1000

1500

A

I_P

原边电流测量范围

0～±600

0～±1200

0～±1800

0～±2400

0～±2500

0～±2500

A

V_OUT

副边额定输出电压

4±1%

V

V_C

电源电压

±15(±5%）

V

I_C

电流消耗

<25

mA

V_d

绝缘电压

在原边与副边电路之5kV有效值/50Hz/1分钟

ε_L

线性度

<1

%FS

V₀

零点失调电压

T_A=25℃                      <±20

mV

V_OM

磁失调电压

I_PN→0                       <±15

mV

V_OT

失调电压温漂

I_PN=0  T_A=-25～+85℃          <±1

mV/℃

Tr

响应时间

 ≤5

μs

f

频带宽度(-3dB)

DC～20

kHz

T_A

工作环境温度

-40～+85

℃

T_S

贮存环境温度

-40～+105

℃

R_L

负载电阻

≥10K

Ω

m

质量(约）

290

g

标准

Q/320115QHKJ01-2013

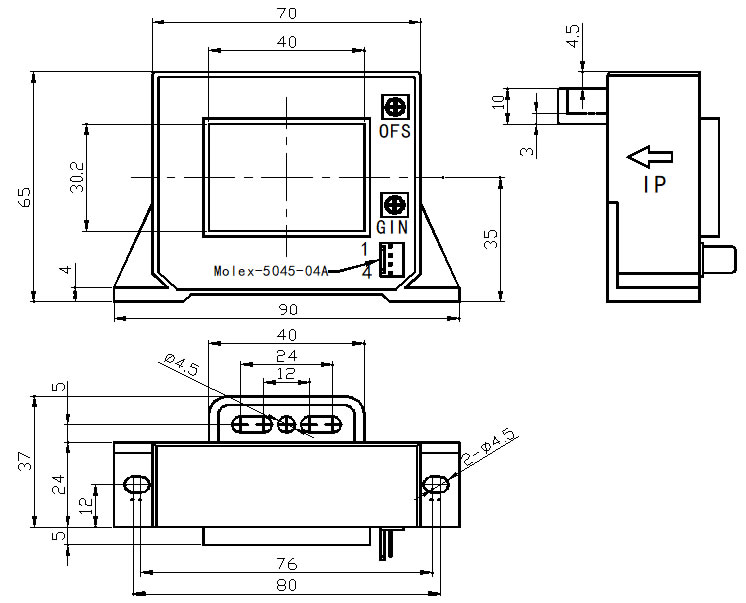

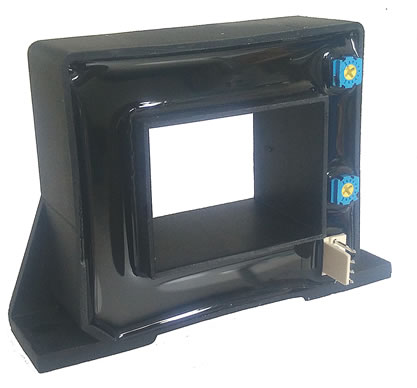

外形尺寸（mm）

引脚输出： 1,+15V  2,-15V  3,V_OUT  4,0V(电源地)  OFS,零点调节  GIN,幅度调节

使用说明

1、错误的接线可能导致传感器损坏。传感器通电后，当被测电流从传感器箭头方向穿过，即可在输出端测得同相电压值。

2、传感器的输出幅度可根据用户需求进行适当的调节。

3、可按用户需求定制不同额定输入电流和输出电压的传感器。
